Montaż grzałki elektrycznej

Sposób pierwszy.

Podstawową zasadą montażu grzałki elektrycznej w grzejniku łazienkowym jest zainstalowanie jej w dolnej części grzejnika.
Grzałkę należy wkręcić w dolny kolektor przyłączeniowy.
Nie ma większego znaczenia czy jest to lewa czy prawa strona, oraz czy jest to strona powrotu wody z grzejnika ,czyli tam gdzie znajduje się zawór powrotny czy strona zasilania.
Do montżu grzałki w grzejniku z podłączeniem dolnym potrzebny jest odpowiedni trójnik, umożliwiający wkręcenie grzałki oraz od dołu oraz zaworu od boku.
Tak jak na ilistracji nr 1.

Jeśli w grzejniku będzie zainstalowana grzałka elektryczne poprzez trójnik należy pamiętać że zmieni się rozstaw podłączeń. Standardowo podawany jest rozstaw podłączeń nie uwzględniający trójnika.

Jeśli grzejnik posiada podłączenie boczne grzałkę montuje się bez trójnika po przeciwnej stronie od podłączeń grzejnika do instalacji.

• Dobór grzałki do mocy grzejnika. Moc grzejnika dla wartość 75/65/20.

  MOC CIEPLNA GRZEJNIKA	MOC GRZAŁKI
  300W - 600W	300W
  600W - 900W	600W
  900W - 1200W	900W
  pow. 1200W	1200W

 Sposób drugi.

Można również zasotosować zawory INTEGRA .

Zawory na chwilę obecną dostępne są tylko w wersji lewej.
Czyli zarówni głowica termostatyczna oraz grzałka znajdują się po lewej stronie grzejnika.

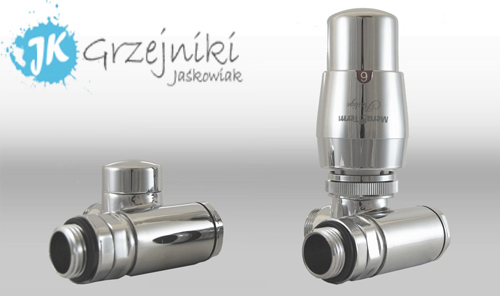

Zawór grzejnikowy INTEGRA
Korpus zaworu zintegrowany jest z trójnikiem umożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika.
